型號及含義

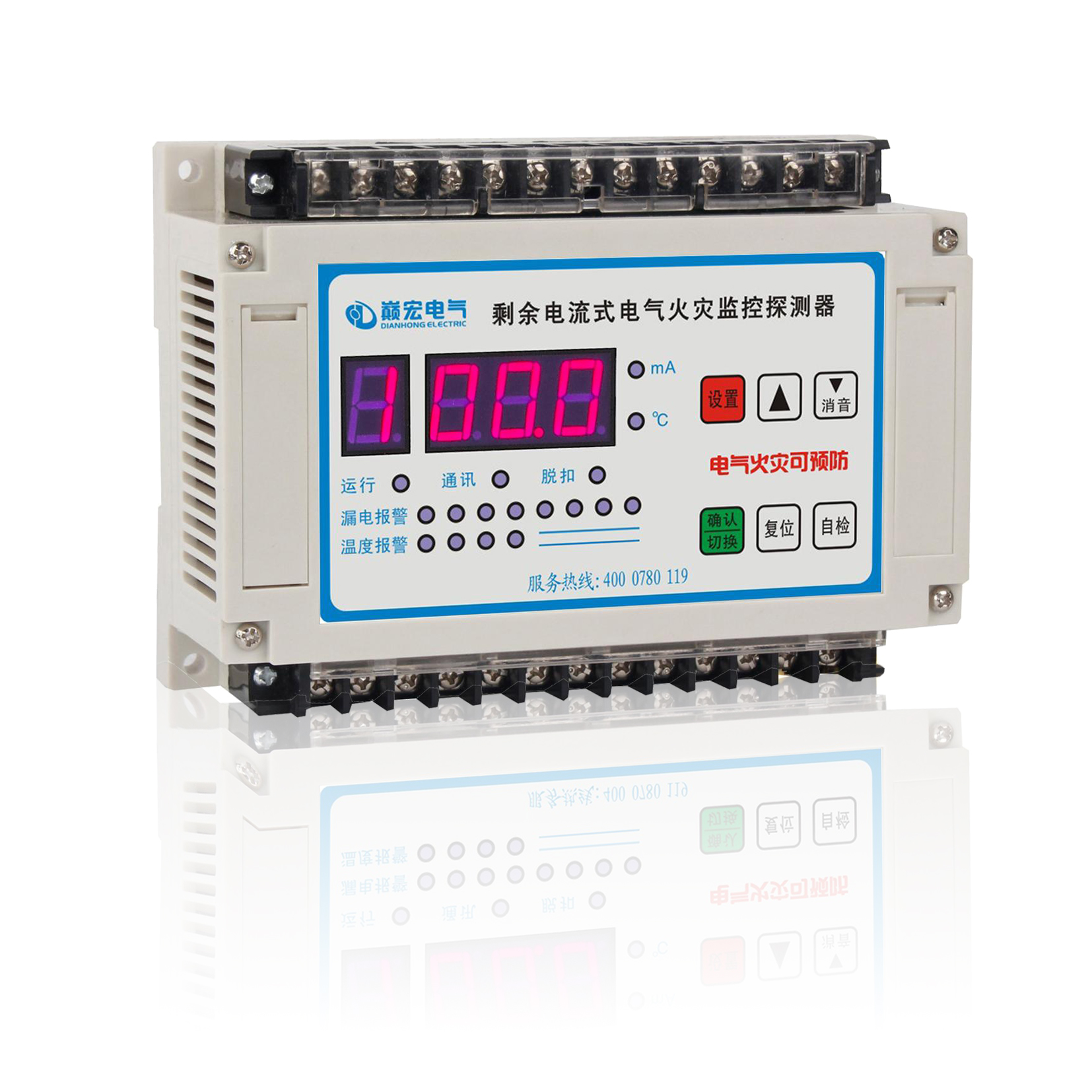

DHF1系列電氣火災監控探測器
產品參數
| 功能特性 / 型號 |
DHF1-B |
DHF1-S |
DHF1-E |
DHF1-Q |
DHF1-QE |
DHF9-B |
DHF9-L |
| 安裝方式 |
嵌入式 |
|
|
|
■ |
■ |
|
|
| 導軌式 |
■ |
■ |
■ |
|
|
|
|
| 壁掛式 |
|
|
|
|
|
■ |
|
| 立柜式 |
|
|
|
|
|
|
■ |
| 在線測量 |
剩余電流(1路) |
■ |
|
|
|
|
|
|
| 剩余電流(4路) |
|
|
|
|
|
|
|
| 剩余電流(8路) |
|
■ |
|
■ |
■ |
|
|
| 剩余電流(16路) |
|
|
■ |
|
|
|
|
| 溫度(4路) |
■ |
■ |
■ |
■ |
■ |
|
|
| 顯示方式 |
LED顯示 |
■ |
■ |
|
■ |
|
|
|
| LCD顯示 |
|
|
■ |
|
■ |
■ |
■ |
| 保護功能 |
剩余電流 |
■ |
■ |
■ |
■ |
■ |
|
|
| 溫度 |
■ |
■ |
■ |
■ |
■ |
|
|
| 報警脫扣 |
■ |
■ |
■ |
■ |
■ |
|
|
| 數據記錄 |
事件記錄 |
|
|
|
|
|
■ |
■ |
| 報表打印 |
|
|
|
|
|
■ |
■ |
| 通訊 |
標配 |
CAN |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
| 通訊方式 |
CAN總線通訊 (≤10km) |
| 消防聯動 |
DC 24V |
| 應用場合 |
0.4kV 電壓等級 TN-C-S、TN-S 及局部TT系統 |
注: 分體式電氣火災探測器必須配備剩余電流互感器(電流大小視前端/后端斷路器電流大小而定)一起使用; 溫度傳感器視項目圖紙自行選配。

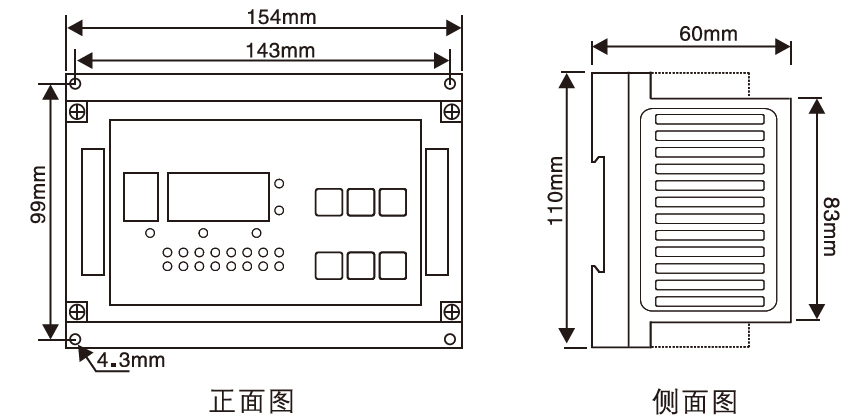

外形及安裝尺寸
◆ DHF1/8(數碼型)電氣火災監控探測器
接線端子系統圖
◆ DHF1/8接線端子圖(數碼/液晶一樣)
